測量 |
方式 |
接觸式 |
|
測量范圍 |
速度： 0.1 ～ 2,000.0 m/min |
|
|
測量精度 |
± 1個計數 |
|
|
測量時間 |
10 ms |
|
|
顯示器 |
紅色LED 5位，2組 |
|
|
表示更新時間 |
100 ms |
|
|
分辨率 |
速度：0.1 m/min*，轉速：0.1 r/min*，距離：1 mm(使用選配功能)平均次數10以上時。 |
|
|
測量值單位 |
速度： m/min，轉速： r/min，距離：mm(使用選配功能) |
|
|
自動電源關閉 |
ZUI終操作完了的180 秒后電源關閉 |
|
|
數據保持功能 |
顯示器1，顯示器2，ZUI大值(分別獨立) |
|
|
平均計算功能 |
1 ～ 200 次(可任意設定) |
|
|
存儲功能 |
保存10組測量結果數據 |
|
|
模擬輸出 |
輸出值 |
瞬時值(經過平均計算處理) |
|
電壓范圍 |
0 ～ 1 V/0 ～ F.S. |
|
|
轉換方式 |
10 bit D/A轉換 |
|
|
線性度 |
±1％ F.S. |
|
|
輸出更新時間 |
10 ms |
|
|
輸出插口 |
φ2.5 mm 插口 |
|
|
脈沖輸出 |
輸出方式 |
晶體管輸出(開式集電極) |
|
耐電壓 |
14 V |
|
|
電流 |
20 mA 以內 |
|
|
脈沖數 |
600脈沖/1轉 |
|
|
邏輯 |
負邏輯 |
|
|
脈沖幅 |
約0.5 ～ 1.2 μs |
|
|
輸出插口 |
φ2.5 mm 插口 |
|
|
檢測 |
產生脈沖數 |
150脈沖 / 每轉(狹逢投光方式) |
|
光源 |
紅外發光二極管 |
|
|
受光元件 |
光敏晶體管 |
|
|
允許負荷 |
軸向 5 kg、徑向 5 kg |
|
|
軸承壽命 |
2×107 r/min?h (在規格的ZUI大負荷時) |
|
|
其他 |
電源 |
五號電池3節 |
|
電池使用時間 |
連續使用15小時以上(常溫狀態時) |
|
|
消耗電流 |
ZUI大 100 mA (電源電壓 4.5 V) |
|
|
使用溫度范圍 |
0 ～ 45℃ |
|
|
保存溫度范圍 |
-10 ～ 60℃ |
|
|
外形尺寸 |
60(W)×162(L)×38(D)mm(與前機型EC-900相同) |
|
|
重量 |
約 423ｇ(包括電池，但不包括周速環) |
|
|
附件 |
外部數據保持信號用電纜(1.4 m)：EC-0922 1套(2根) 攜帶盒：EC-0925 1個 六角扳手(對邊 1.5 mm)：1個五號干電池：3節 |
注意：EC-2100使用時，需要配合選配件周速環(KS-400、KS-500、KS-800)或選配件轉速接觸桿(KS-300、EC-0924)使用。
產品特點：
1、測量范圍ZUI大2000 m/min，計算時間ZUI短10 ms，高速進行速度或轉速測量。
2、帶有數據保存功能，可保存10組數據
3、標準配置測量值的模擬電壓輸出，脈沖輸出
4、ZUI大值保持功能，可保持測量中的ZUI大值
5、平均處理功能，測量速度，轉速值的平均計算（平均次數1-200，可任意設定）
6、自動電源關閉，電池剩余量表示

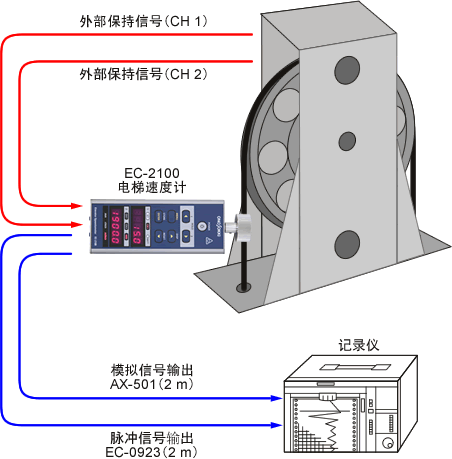

使EC-2100的周速環接觸曳引機的曳引繩或曳引滑輪進行測量，利用本機的保持按鍵[1]和[2]，或利用外部輸入保持信號，可分別測量并表示不同時機的速度數據。
ZUI大值測量：按本機的[DISP]按鍵，下部表示器將表示測量的ZUI大值。ZUI大值可以保持。
數據存儲功能：測量數據可保存于本機的存儲器內。

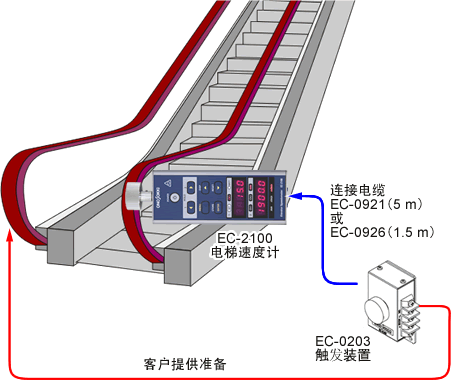

自動扶梯急停距離測量。
使用選配件EC-0203觸發裝置時
觸發裝置的端子分別連接自動扶與EC-2100本機。按觸發裝置的按鍵，自動扶梯急停，EC-2100進行測量，測量停止2秒后測量值將被鎖定保持，以防數據丟失或出錯。
不使用觸發裝置時
利用本機的保持按鍵[1]和[2]，控制測量的開始與停止，也可完成測量。
選配件EC-0201外部檢測器
|
|
EC-2100專用外接檢測器，通過附屬的EC-0921電纜連接EC-2100與EC-0201。在危險的測試地點也可以安全地測量，電源的開閉，單位的設定，均可在本機進行操作。 |
.gif)
|
檢測 |
產生脈沖數 |
150脈沖 / 每轉(狹逢投光方式) |
|
發光源 |
紅外發光二極管 |
|
|
受光元件 |
光敏晶體管 |
|
|
允許負荷 |
軸向 5 kg、徑向 5 kg |
|
|
軸承壽命 |
2×107 r/min?h(在規格的ZUI大負荷時) |
|
|
其他 |
電源 |
由EC-2100提供(使用EC-0921連接EC-2100) |
|
使用溫度范圍 |
0 ～ 45℃ |
|
|
保存溫度范圍 |
-10 ～ 60℃ |
|
|
外形尺寸 |
60(W)×76(L)×38(D)mm 帶固定用螺絲孔(4 - M4深8) (與前機型EC-091相同) |
|
|
重量 |
約 214ｇ(不包括周速環) |
|
|
附件 |
信號電纜(5 m)：EC-0921 一根(連接EC-2100與EC-0201) |
|
|
EC-0203觸發裝置的端子分別連接自動扶與EC-2100本機。按觸發裝置的按鍵，自動扶梯急停，EC-2100進行測量，測量停止2秒后測量值將被鎖定保持，以防數據丟失或出錯。 |
|
接続部 |
信號插孔 |
連接EC-2100的CH 1信號輸入 連接電纜：EC-0921(5 m)或EC-0926(1.5 m) |
|
接線臺 |
連接自動扶梯 自動扶梯與觸發裝置之間的信號電纜由客戶準備 |
|
|
其他 |
外形尺寸 |
50(W)×100(L)×47(D)mm |
|
附件 |
固定用螺釘2個 |
|
周速環(寬幅)
|
周速環(窄幅)
|
周速環(橡膠寬幅)
|
|
轉速接觸桿
|
轉速接觸桿用延長桿
|
外部保持信號檢測開關
|
|
型號 |
名稱 |
|
EC-0921 |
信號電纜(5 m)(EC-2100連接EC-0201或EC-0203) |
|
EC-0922 |
外部保持信號用電纜(1.4 m，1套2根) |
|
AX-501 |
模擬信號輸出用信號電纜(2 m) |
|
EC-0923 |
脈沖信號輸出用信號電纜(2 m) |
|
EC-0926 |
觸發裝置連接用信號電纜(1.5 m) |
|
EC-0925 |
攜帶盒 |
